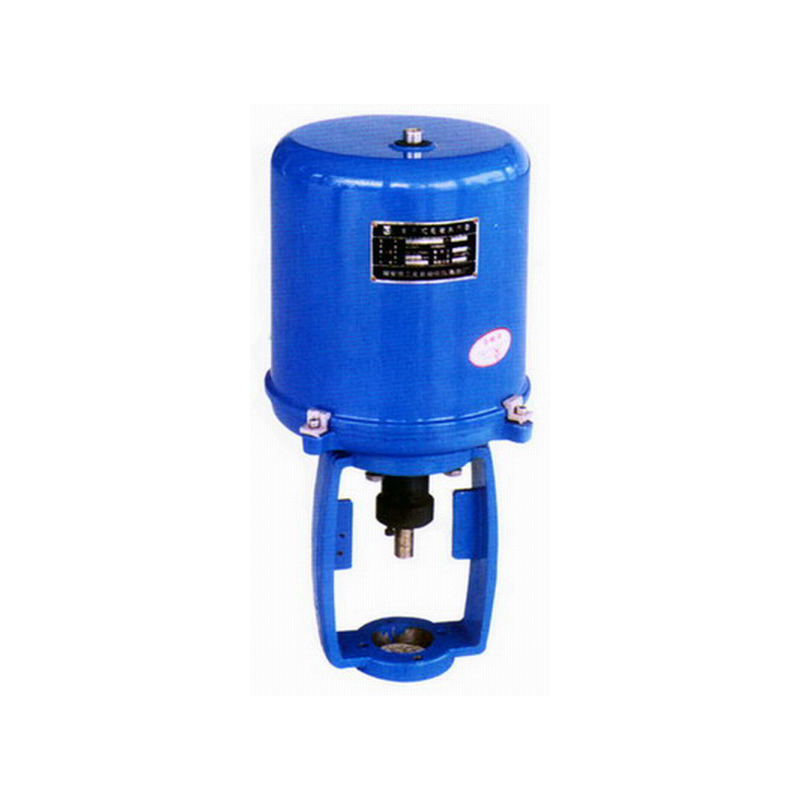

3610L系列电子式电动执行器是以220A交流单相电源作为驱动电源，接受来自调节器的DC4～20mA，或者DC1～5V控制信号来运转的全电子式执行机构；机构内有有伺服系统，无须另配伺服放大器，连线简单，并具有自诊断功能，控制精度高，是具有高可靠性的产品，可与各种直行程调节机构组合成电动调节阀。
一、主要特点：
1、一体化结构无须另配伺服放大器。
2、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号 。
3、用状态选择开关可以设定断信号时，阀芯处于全开、全闭或自锁状态。
4、用状态选择开关可以设定正、反动作。
5、用养成选择开关可以设定输入信号为DC4-20mA或DC1-5V。
6、调整工作零点时，能确保阀芯自锁。
7、采用同步皮带传动，有效降低了噪音。
8、延时保护功能，额定负载时，能实行状态自锁，发生故障时，能立即起动保护，并可反向运行取消延时保护。
二、型号规格:
类别 | 型号 | 额定输出力矩N | 速度mm/s | 最大行程mm |
普通型 | 361LSA-08 | 800 | 4.2 | 30 |
361LSA-20 | 2000 | 2.1 | ||
361LSB-30 | 3000 | 3.5 | 60 | |
361LSB-50 | 5000 | 1.7 | ||
361LSC-65 | 6500 | 3.4 | 100 | |
361LSC-99 | 10000 | 2.0 | ||
361LSC-160 | 16000 | 1.0 | ||
隔爆型 | 361LXA-08 | 800 | 4.2 | 30 |
361LXA-20 | 2000 | 2.1 | ||
361LXB-30 | 3000 | 3.5 | 60 | |
361LXB-50 | 6000 | 1.7 |
三、主要技术参数
电源 | 220V AC 50HZ | |
驱动电机 | 交流可逆单相齿轮减速电机 | |
控制信号 | DC4～20mA或DC1～5V | |
开度检测 | 精密导电塑料电位器 | |
耗电功率 | A型 | 50VA |
B型 | 150VA | |
C型 | 220VA | |
开度信号 | DC4～20mA（负载电阻500Ω） | |
控制限位开关 | 开侧、闭侧 | |
上盖形式 | 保护等级（相当于IP55） | |
安装姿式 | 任意 | |
接线口 | 2～PF1/2(普通型) 2～PF3/4（防爆型型） | |
配线 | 信号线屏蔽并与电源线隔离 | |
防爆标志 | Exd ⅡBT4 | |
允许环境温度 ℃ | 防爆型：-10～+60 | |
普通型无空间加热器：-10～+60 | ||
普通型带空间加热器-35～+60 | ||
环境气体 | 无腐蚀性气体 | |
允许振动 | 1.5G以下 | |
相对湿度 | 普通型95%以下，防爆型45～85% | |
项目 | 指标值 | |
基本误差% | ±1.0 | |
回差% | 1.0 | |
死区% | 0.8～1.0 可调到0.4 | |
分辩率 | ＜0.4 | |
调节范围 | 零点±25%，转角20%～100% | |
四、订货须知
1、产品基本型号
2、是否带空间加热器
3、支架代号或配调节阀通径，特殊支架可根据用户需要订货
4、是否带过载保护
