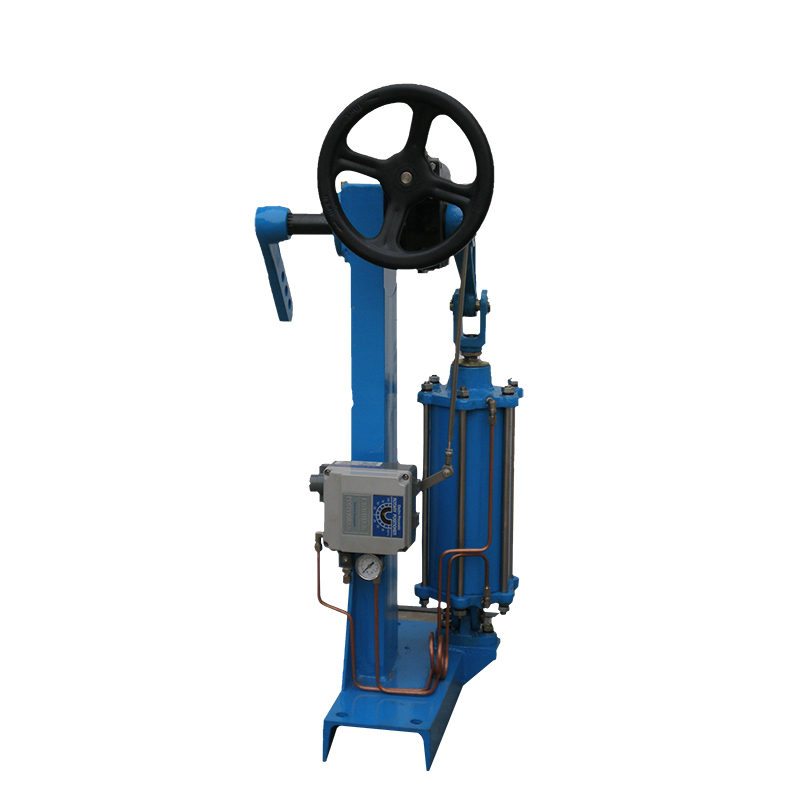

ZSL、ZSLD、ZSLD2型电气信号气动长行程执行机构
型号：ZSL、ZSLD、ZSLD2
- 详细介绍
一、特点：
1、行程长、输出力矩大、功率大。
2、结构简单、调节、维修方便
二、主要技术参数
项目 | ZSL | ZSLD | ZSLD2 |
输入信号 | 0.02～0.1MPa | 0～10mA 4～20mA | 触点 |
操作压力 | 0.35～0.8MPa | ||
电 源 | — | 220V AC | 220V AC |
输入阻抗 | — | ≤300Ω |
|
输出阻抗 | — | 500～1000Ω |
|
输出转角范围 | 0～90° | 0°,90° | |
基本误差 | ±1.5% |
| |
回差 | <1% |
| |
死区 | 0.6% |
| |
温度范围 | -25～85℃ | ||
相对湿度 | ≤95% | ||
静态耗气量 | ≤1500L/h |
| |
三、订货需知
执行器内置空气过滤减压阀、定位器、其型号可以按控制要求、及安装环境用户自行选择。如现场压缩空气质量不好，则要求选择具有自动排水的空气过滤减夺阀；如果控制精度要求较高，则需要选择线性度好、运行稳定的定位器。如果在要求具有自锁功能也可安装三断自锁装置。二位式执行机构则把定位器换成一个三位五通的电磁阀。
