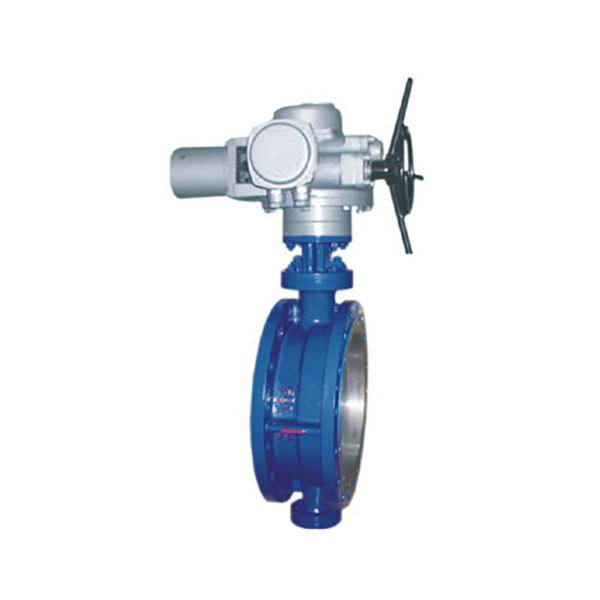

本蝶阀可与多种类型电动执行机构配套使用，实现工艺管道中介质的调节和快速开启与关闭。所以被广泛用于冶金、石油、化工、轻工、电力、食品、医药、船舶等工业部门的生产.
主要特点：
采用标准
1、 质量保证：ISO9001-2000
2、 设计：参照GB12338
3、 结构长度：参照GB12221-89
4、 法兰标准：JB/T79.1-94；GB/T9119-2000；ANSI；JIS；DIN及其它标准
5、 测试标准：GB/T4213-92；API598
● 主要技术参数
公称通径DN(mm) | 见选型表 | |||
公称压力PN | 见选型表 | |||
执行器类型 | DKJ型、电子式系列、DQW型电动执行机构等（见选型表） | |||
工作电源/ 输入信号 | 380VAC 50Hz、220VAC 50Hz / 4-20mADC（现场总线信号可选） | |||
适用介质温度 | 常温型 | -20～150℃ | 耐油耐磨橡胶密封 | HD31软密封阀门 |
高温Ⅰ型 | 150～450℃ | 全金属硬密封 | HD41硬密封阀门 | |
高温Ⅱ型 | 450～580℃ | |||
高温Ⅲ型 | 580～690℃ | |||
高温Ⅳ型 | 690～800℃ | |||
转角范围 | 0～70°；0～90° | |||
整机使用环境温度 | -20～70℃（超出此温度范围可特殊配置） | |||
连接方式 | 对夹式、法兰式 | |||
固有流量特性 | 近似等百分比（见表1） | |||
可调范围 | 30:1 | |||
● 性能参数
基本误差（%） | ±2.5% | ||
回 差（%） | ≤1.5 % | ||
死 区（%） | 0.5%～3 % 自适应 | ||
允许泄漏 量 | 软密封 | 耐油耐磨橡胶密封型 | 微气泡级 |
硬密封 | 金属硬密封型 | Class Ⅲ、Ⅳ、V | |
● 主要零部件材料
材
料 | 阀 体 | WCB、304、316L（特殊材料请在合同中注明） |
阀 板 | WCB、304、316L（特殊材料请在合同中注明） | |
阀 杆 | 2Cr13、1Cr18Ni9Ti、304、316L | |
填 料 | 聚四氟乙烯、石墨 | |
密封圈（环） | 耐硫耐磨橡胶、304、316L |
● 额定Cv值
DN阀门口径 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
60°开度 | 80 | 130 | 230 | 370 | 650 | 1110 | 1700 | 2380 | 3300 | 4020 | 5400 |
90°开度 | 160 | 250 | 450 | 770 | 1300 | 2120 | 3450 | 5100 | 6750 | 9030 | 11950 |
DN阀门口径 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | |
60°开度 | 6460 | 9500 | 13620 | 17100 | 22190 | 25990 | 30500 | 38800 | 45500 | 50400 | |
90°开度 | 13900 | 20600 | 26450 | 34840 | 42270 | 55660 | 65700 | 79600 | 96000 | 101000 | |
● 订货须知
b)型号规格名称；
c)公称通径；
d)泄漏量；
e)阀体、阀板、轴材料；
f)使用温度；
g）其它特殊要求
1）、采用双偏心结构，（即轴与密封面中心线偏离，形成第一个偏心；轴与管路中心线偏离，形成第二个偏心）两个偏心的作用是在阀门开关过程中减少阀座与密封面之间的摩擦。
2）、阀板密封面同阀座密封面一致，成锥形线密封，因此具有良好的密封性能。软密封可达到零泄漏。
3）、流通能力大、工作压力高、密封压差大；
4）、操作灵活、安装维修方便；
5）、适用于调节切断和要求自保的工作场合，具有一阀多用的功能。
